網管
網管標準產品規格尺寸
| 品名 | 口徑 |
平均 內徑 |
近似 外徑 |
內外徑 公差 |
長度 |
無孔 比率 |
平均 孔數 |
主要用途 | ||||
| (inch)吋 | (mm)±3% | (mm)±3% | % | (M)米 | % | (孔/吋²) | 果園排水 | 農田排水 | 球場排水 | 坡面排水 | 水土保持 | |
| SPC40 | 1.5 |
39 | 48 | ±3.5 | 4 | 30 | 9以上 | ● | ||||
| SPN40 | 4 | 0 | 9以上 | ● | ||||||||
| SPC50 | 2 | 51 | 60 | ±3.5 | 4 | 30 | 9以上 | ● | ● | ● | ||
| SPN50 | 4 | 0 | 9以上 | ● | ● | ● | ||||||
| SPC65 | 2.5 | 66 | 76 | ±3.5 | 4 | 30 | 9以上 | ● | ● | ● | ● | ● |
| SPN65 | 4 | 0 | 9以上 | ● | ● | ● | ||||||
| SPC75 | 3 | 78 | 89 | ±3.5 | 4 | 30 | 9以上 | ● | ● | ● | ● | ● |
| SPN75 | 4 | 0 | 9以上 | ● | ● | ● | ||||||
| SPC100 | 4 | 103 | 114 | ±3.5 | 4 | 30 | 9以上 | ● | ● | ● | ● | ● |
| SPN100 | 4 | 0 | 9以上 | ● | ● | ● | ● | ● | ||||
| SPC125 | 5 | 127 | 140 | ±3.5 | 4 | 30 | 9以上 | ● | ● | ● | ● | ● |
| SPN125 | 4 | 0 | 9以上 | ● | ● | ● | ● | ● | ||||
| SPC150 | 6 | 152 | 165 | ±3.5 | 4 | 30 | 9以上 | ● | ● | ● | ● | ● |
| SPN150 | 4 | 0 | 9以上 | ● | ● | ● | ● | ● | ||||
| SPC200 | 8 | 202 | 216 | ±3.5 | 4 | 30 | 9以上 | ● | ● | ● | ● | ● |
| SPN200 | 4 | 0 | 9以上 | ● | ● | ● | ● | ● | ||||
【編碼原則】
以規格型式符號配合管徑尺寸組合
型式規格-管徑尺寸
SPC-40
| 型式符號 | 說明 |
| SPC | 1/3圓周無孔透水管 |
| SPN | 全源周有孔透水管 |
PE捲繞管
用途：適用於人、手孔內、洞道及機房或架空電纜外，捲繞於纜線上，保護光纖電纜免於碰觸踐踏及防松鼠為害，並有識別及警告作用；另有自熄耐燃捲繞管、抗紫外線捲繞管、螺旋保護套管，可防止在工作時使用噴燈不慎使電纜著火，確保工作安全，且因其本身之抗靜電能力，可將大氣中原有及佈放纜線時產生之靜電消除，以防止因靜電所產生的電波干擾。
|
線徑種別 (mm) |
外徑 (mm) |
內徑 (mm) |
厚度 (mm) |
螺距 (mm) |
長度 |
|
25 |
29±1 |
25±1 |
2±0.5 |
45±1 |
客戶需求 |
|
30 |
34±1 |
30±1 |
2±0.5 |
45±1 |
|
|
34 |
38±1 |
34±1 |
2±0.5 |
45±1 |
|
|
40 |
45±0.9 |
40±0.4 |
2.5±0.5 |
100±1 |
|
|
50 |
55±1.1 |
50±0.6 |
2.5±0.5 |
100±1 |
|
|
63 |
65±1.1 |
60±0.6 |
2.5±0.5 |
100±1 |
,

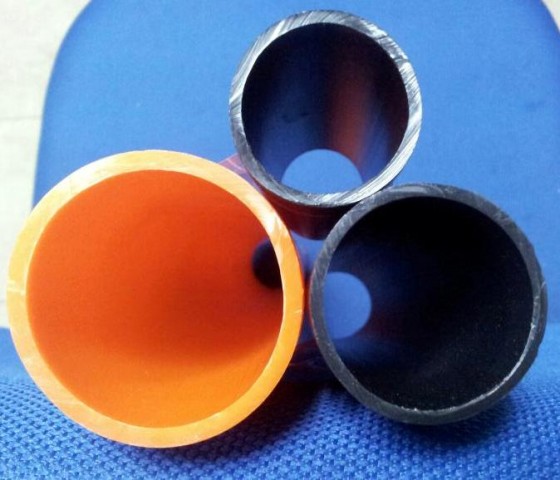

HD-PE可撓管
|
外徑 (mm) |
厚度 (mm) |
近似內徑 (mm) |
平均外徑 (mm) |
|
25 |
2.0 ±0.15 |
21.0 |
25 ± 0.20 |
|
34 |
2.0 ± 0.15 |
30.8 |
34 ± 0.20 |
|
36 |
2.1 ± 0.15 |
31.8 |
36 ± 0.20 |
|
50 |
2.5 ± 0.15 |
45.0 |
50 ± 0.20 |
纏繞增強管
纏繞增強管標準產品規格尺寸
| 品名 |
口徑 (inch)吋 |
平均內徑 (mm)±5% |
近似外徑 (mm)±5% |
間距 (mm)±5% |
參考重量 (kg/M) |
長度 (M)米 |
備註 |
| FP75P-5 | 3 | 75 | 91 | 13 | 0.68 | 5 | |
| FP100P-5 | 4 | 100 | 120 | 15 | 1.05 | 5 | |
| FP125P-5 | 5 | 125 | 146 | 17 | 1.25 | 5 | |
| FP150P-5 | 6 | 150 | 172 | 18 | 1.30 | 5 | |
| FP200P-5 | 8 | 200 | 232 | 25 | 2.20 | 5 | |
| FP250P-5 | 10 | 250 | 285 | 27 | 3.05 | 5 | |
| FP300P-5 | 12 | 300 | 338 | 30 | 4.40 | 5 | |
| FP400P-5 | 16 | 400 | 450 | 38 | 7.05 | 5 | |
| FP500P-5 | 20 | 500 | 566 | 45 | 9.10 | 5 | |
| FP600P-5 | 24 | 600 | 675 | 55 | 14.00 | 5 | |
| FP700P-5 | 28 | 700 | 788 | 62 | 18.00 | 5 | |
| FP800P-5 | 32 | 800 | 903 | 68 | 23.00 | 5 |
| 管體規格 | FP75H-5 | FP100H-5 | FP125H-5 | FP150H-5 | FP200H-5 |
| 管體規格 | FP75N-5 | FP100N-5 | FP125N-5 | FP150N-5 | FP200N-5 |
| 孔徑m/m | 4.0 | 4.0 | 4.0 | 5.0 | 6.0 |
| 管體規格 | FP250H-5 | FP300H-5 | FP400H-5 | FP500H-5 | FP600H-5 |
| 管體規格 | FP250N-5 | FP300N-5 | FP400N-5 | FP500N-5 | FP600N-5 |
| 孔徑m/m | 7.0 | 8.0 | 9.0 | 10.0 | 11.0 |
可依需求要打孔：2/3圓周有孔管Ｈ型管，全圓周有孔管Ｎ型管
口徑：（含150mm）以下僅生產Ｈ型管（鑽孔數為5孔／周）
口徑：（含700mm）以上有孔管為訂單生產（孔徑皆為12mm）
PE直通管
管
|
管外徑 (mm) |
PN10 厚度 (mm) |
PN8 厚度 (mm) |
PN6.5 厚度 (mm) |
PN3.5 厚度 (mm) |
|
16 |
2.0 |
- |
- |
- |
|
20 |
2.0 |
- |
- |
- |
|
25 |
- |
2.0 |
- |
- |
|
32 |
2.9 |
2.4 |
- |
- |
|
40 |
3.7 |
3.0 |
2.4 |
- |
|
50 |
4.6 |
3.7 |
3.0 |
- |
|
63 |
5.8 |
4.7 |
3.8 |
2.0 |
|
75 |
6.8 |
5.5 |
4.5 |
2.3 |
|
90 |
8.2 |
6.6 |
5.4 |
2.8 |
|
110 |
10.0 |
8.1 |
6.6 |
3.4 |
|
125 |
11.4 |
9.2 |
7.4 |
3.9 |
|
140 |
12.7 |
10.3 |
8.3 |
4.3 |
|
160 |
14.6 |
11.8 |
9.5 |
4.9 |
|
180 |
16.4 |
13.3 |
10.7 |
5.5 |
|
200 |
18.2 |
14.7 |
11.9 |
6.2 |
|
250 |
- |
- |
- |
7.7 |
|
315 |
- |
- |
- |
9.7 |
